电磁阀 NO.122100 常闭水阀 DC 6.0V 常闭水阀
阀体标签印 NO.122100 常闭水阀 DC 6.0V
- 电压
- 3.7-24 V
- 类型
- 常闭式两位两通式
可选电压（直流）
- 3.7 V
- 4.5 V
- 6 V
- 12 V
- 24 V
技术参数
录自产品图册第 11 页。
- 模式
- 常闭式两位两通式
- 额定电压
- DC3.7V / DC 4.5V / DC 6.0V / DC 12.0V / DC 24.0V
- 使用电压
- DC3V-4V / DC 4.1V~5.0V / DC 4.8V~7.2V / DC 10.5V~12.5V / DC 21.6V~26.4V
- 电流
- <320mA / <230MA / <180MA / <130MA / <80MA
- 使用流体
- 空气，水
- 引线强度
- 以0.5公斤法码与引线平行负载无异常.
试验条件与说明
- 漏气
- 在500CC 容器中闭气负载300mmHg，安定30秒后测试1分钟内气压减少不超过3MMHg.
- 排气速度
- 在500CC容器中压力300mmHg；4.5V通电DC 4.1V / 6.0V通电DC 4.8V / 2.0V通电DC 10.5V / 4.0V通电DC 21.6V；阀座口开放5秒内其容器内的压力降至15mmHg以下
- 绝缘阻抗
- 在常温,常湿环境下测试,在线圈下金属间通过DC500V,绝缘阻抗50MΩ
- 绝缘耐压
- AC500v (50/60Hz)1分钟接触,线圈和非充电金属间无异常现象,在没有任何因素影响的
- 可靠性试验
- 1 寿命:通电10S，断电10S为一循环，循环100000次以后漏气和排气速度目测试无异常；2 低温特性:在0℃经5小时放置后，于常温中漏气和排气速度测试无异常；3 高温特性:在45℃经5小时放置后，于常温中经漏气和排气速度测试无异状

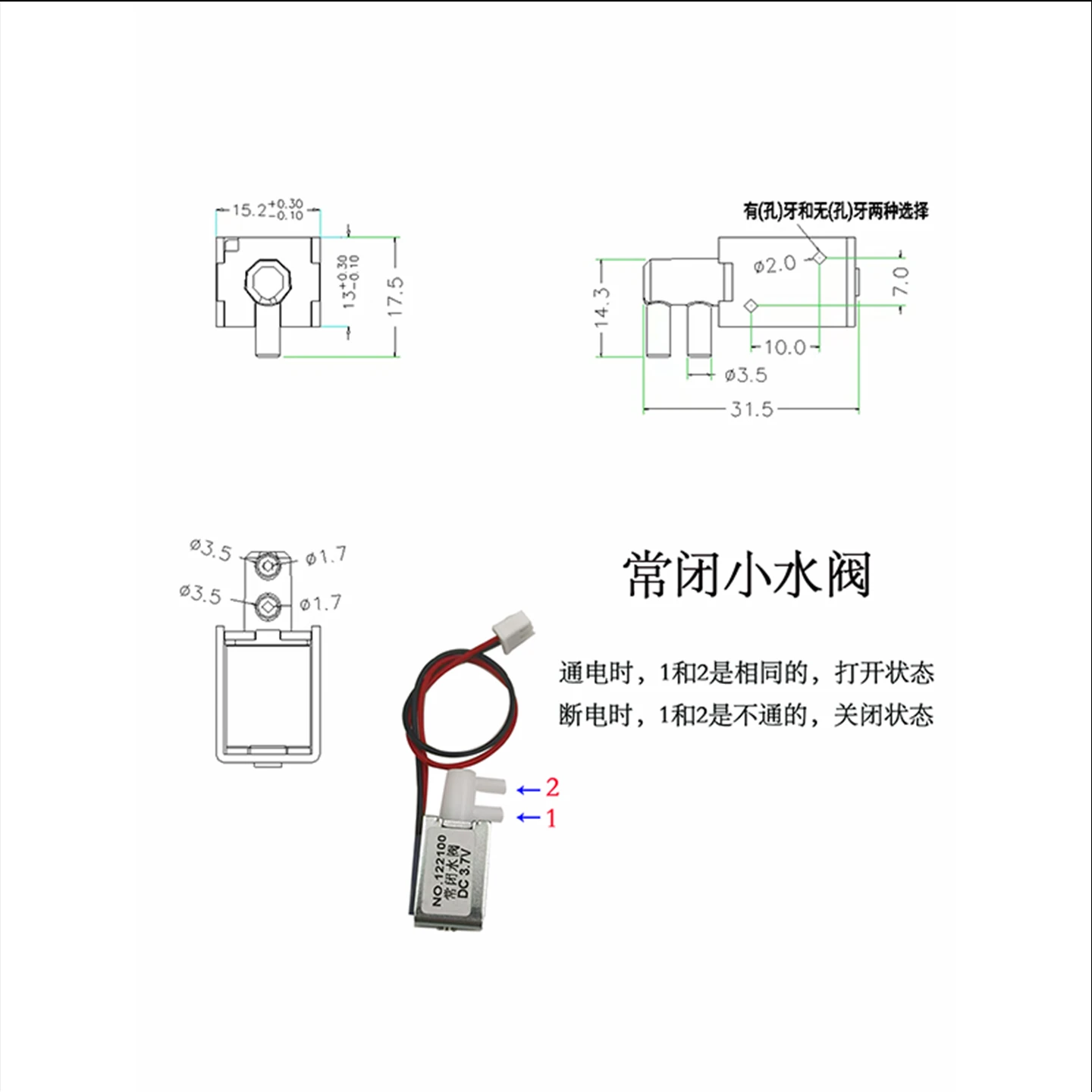

外形尺寸图
点击图纸可放大查看标注。
