SOLENOID VALVE 0520B 电磁阀
常闭泄气阀
- 电压
- 4.5-24 V
- 功率
- <2 W
- 类型
- 常闭式
可选电压（直流）
- 4.5 V
- 6 V
- 12 V
- 24 V
技术参数
录自产品图册第 6 页。
- 模式
- 常闭式
- 额定电压
- DC 4.5V / DC 6.0V / DC 12.0V / DC 24.0V
- 使用电压
- DC 4.1V~5.0V / DC 4.8V~7.2V / DC 10.8V~13.2V / DC 21.6V~26.4V
- 电流
- <500mA / <320mA / <170mA / <100mA
- 压力范围
- 0-450mmHg
- 绝缘等级
- B
- 引线强度
- 以0.5公斤法码与引线平行负载无异常.
- 功率
- <2w
试验条件与说明
- 漏气
- 在500CC 容器中闭气负载-350mmHg，安定30秒后测试1分钟内气压减少不超过15mmHg.
- 排气速度
- 在500CC容器中压力-350mmHg15mmHg；额定电压DC 4.5V通电DC 4.1V / DC 6.0V通电DC 4.8V / DC 12.0V通电DC 10.8V / DC 24.0V通电DC 21.6V；阀座口开放4秒内其容器内的压力降至-15mmHg以下
- 绝缘耐压
- AC600V1秒钟通入，其线圈和非充电金属间无异常之现象(电流≤0.5mA)
- 可靠性试验
- 1 寿命:通电10S，断电10S为一循环，循环100000次以后漏气和排气速度目测试无异常；2 低温特性:在0℃经5小时放置后，于常温中漏气和排气速度测试无异常；3 高温特性:在45℃经5小时放置后，于常温中经漏气和排气速度测试无异状

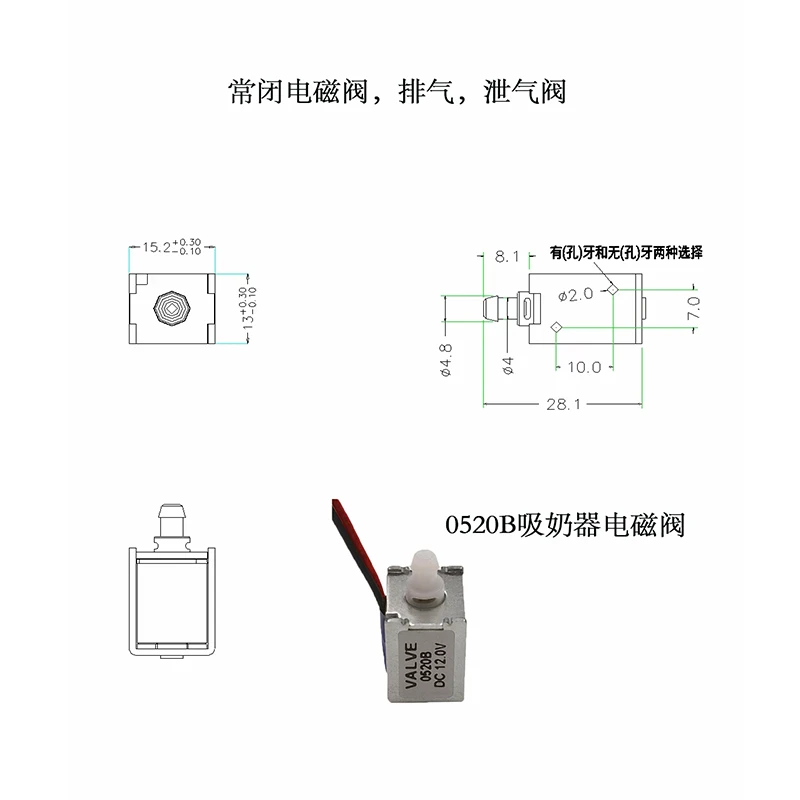

外形尺寸图
点击图纸可放大查看标注。
