SOLENOID VALVE 0520F 电磁阀
两位三通气阀
- 电压
- 3-24 V
- 功率
- <2 W
- 类型
- 两位三通
可选电压（直流）
- 3 V
- 4.5 V
- 6 V
- 12 V
- 24 V
技术参数
录自产品图册第 8 页。
- 模式
- 两位三通
- 额定电压
- DC3V / DC 4.5V / DC6V / DC 12.0V / DC 24.0V
- 使用电压
- DC3V-4V / DC 4.1V~5.0V / DC6V-8V / DC 10.8V~13.2V / DC 21.6V~26.4V
- 电流
- <320mA / <240mA / <180mA / <100mA / <70mA
- 压力范围
- 0-350mmHg
- 绝缘等级
- A
- 引线强度
- 以0.5公斤法码与引线平行负载无异常.
- 外露线长
- 160MM
- 线材
- AMG24
- 线材颜色
- 黑色
- 功率
- <2w
试验条件与说明
- 漏气
- 在500CC 容器中闭气负载350mmHg，安定30秒后测试1分钟内气压减少不超过3mmHg.
- 排气速度
- 在500CC容器中压力350mmHg，阀座口开放5秒内降至15mmHg以下
- 绝缘耐压
- AC600V1秒钟通入，其线圈和非充电金属间无异常之现象（电流大于0.5mA）（电流≤0.5mA)3-9
- 可靠性试验
- 1 寿命:通电1S，断电2S为一循环，循环300000次以后漏气和排气速度目测试无异常；2 低温特性:在0℃经5小时放置后，于常温中漏气和排气速度测试无异常；3 高温特性:在45℃经5小时放置后，于常温中经漏气和排气速度测试无异状

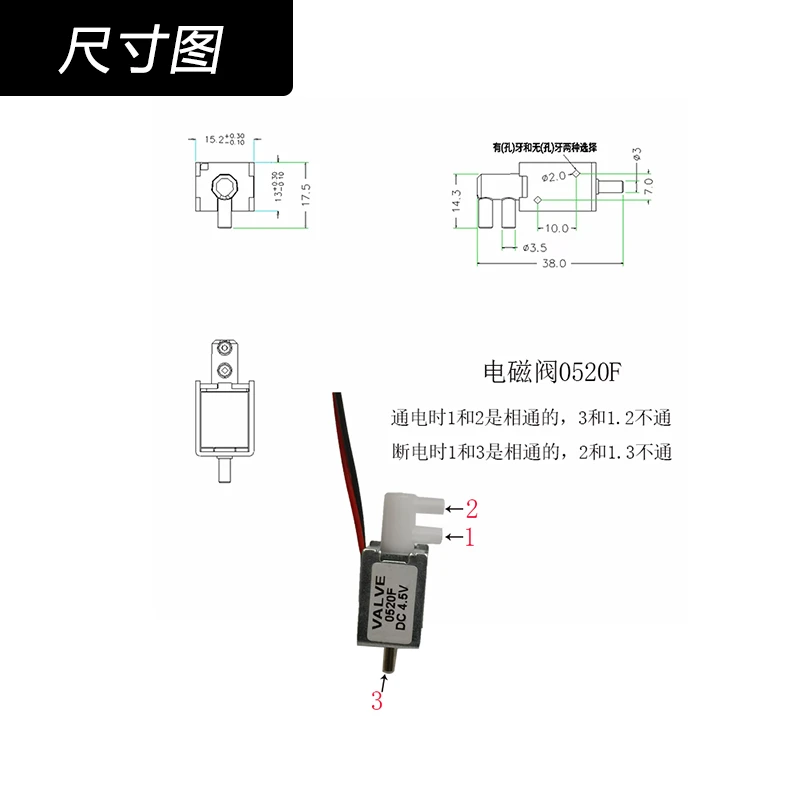

外形尺寸图
点击图纸可放大查看标注。
