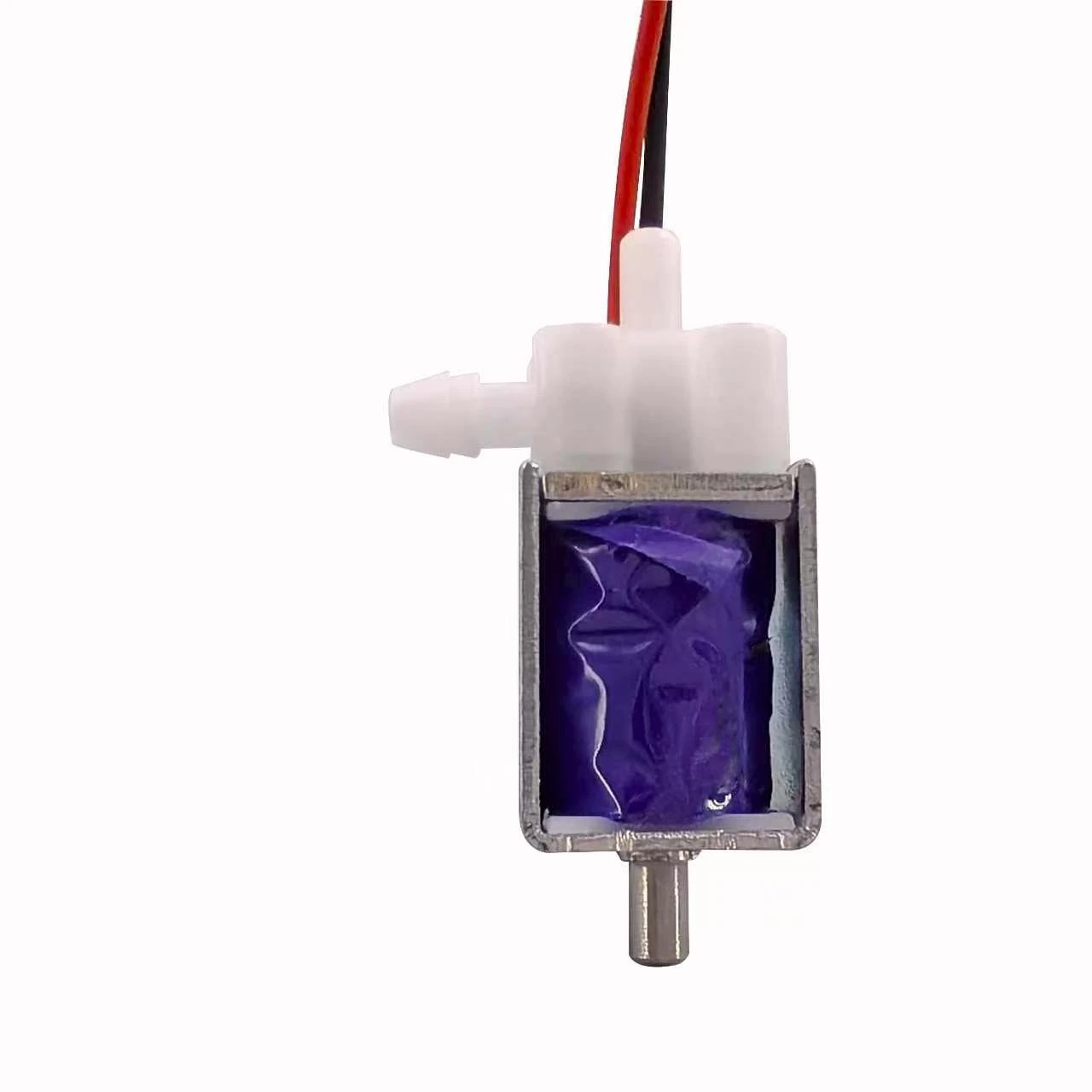

SOLENOID VALVE 0521G 电磁阀
两位三通阀。通电时1、2口相通，断电时1、3口相通；1、2口常闭，1、3口常开。额定电压可选 DC 5V、DC 12V、DC 24V，具体参数见下表。
- 电压
- 5-24 V
- 功率
- <2 W
- 类型
- 两位三通阀
可选电压（直流）
- 5 V
- 12 V
- 24 V
技术参数
- 模式
- 两位三通阀
- 通电状态
- 1和2相通，1和2为常闭通路
- 断电状态
- 1和3相通，1和3为常开通路
- 额定电压
- DC 5V / DC 12V / DC 24V
- 额定电流
- 248mA / 285mA / 215mA
- 泄气速度
- <3S在500CC容器中气压从280mmHg压力泄气到15mmHg所需时间
- 压力范围
- 0-350mmHg
- 绝缘电阻
- >50MΩ Min(DC 500V)
- 绝缘等级
- A
- 工作介质
- 空气(Air)/水（Water）
- 使用温度
- 0° C-55° C
- 功率
- <2W
试验条件与说明
- 密封性
- 在1000C容器中充气压力从0到280±10mmHg之后停止充气，安定30秒后测其减少之压力值小于9mmHg/min
- 寿命测试
- 在100CC容器中，开10秒停5秒为一循环测试200,000次以上

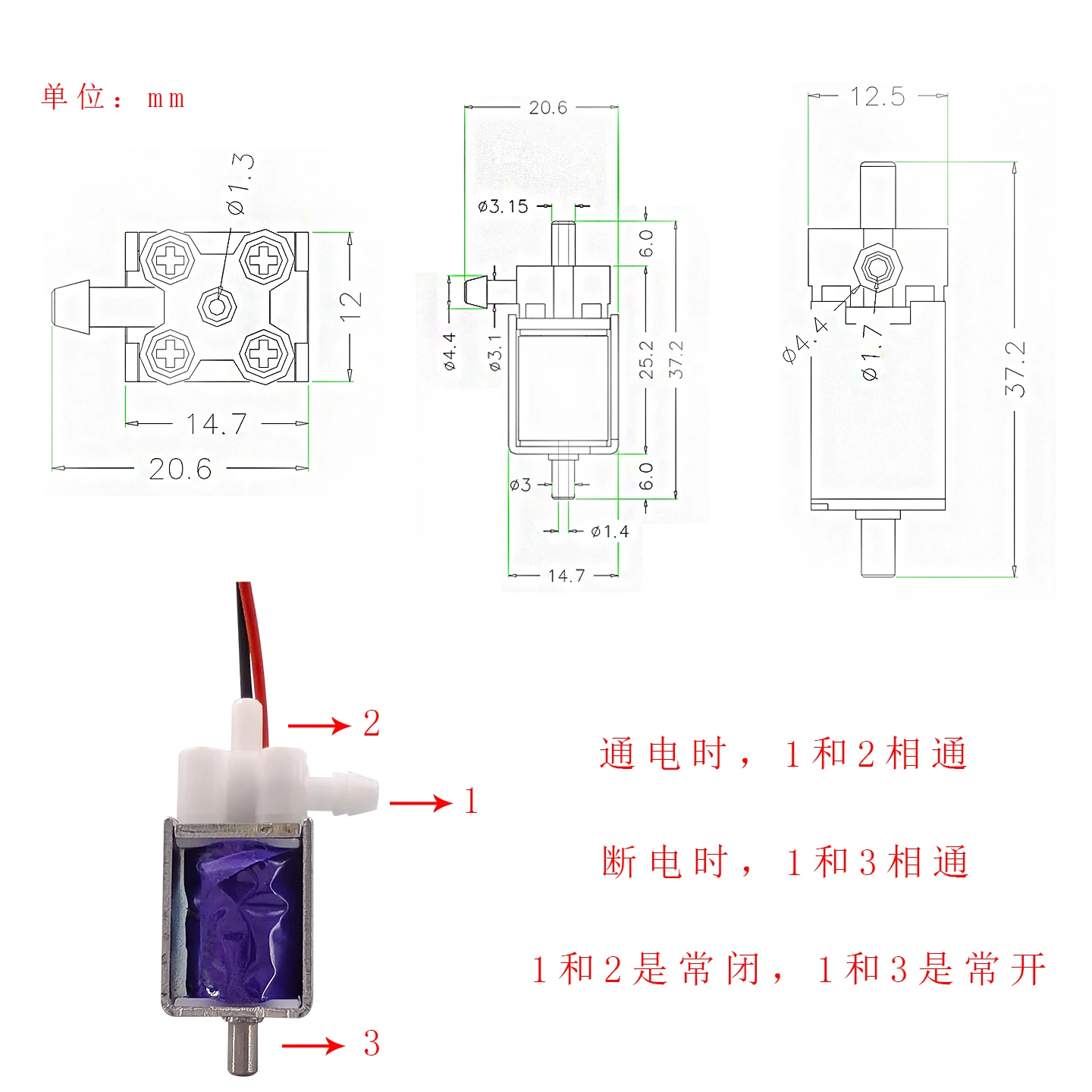

外形尺寸图
点击图纸可放大查看标注。
